详情

• 工作范围     – 电压范围：2.7 至 5.5 V     – Flash 编程电压范围：2.7 至 5.5 V    – 温度范围（环境）：-40 至 125°C

• 性能    – 最高 48 MHz 的 ARM® Cortex-M0+内核     – 单周期 32 位 x 32 位乘法器    – 单周期 I/O 访问端口

• 存储器和存储器接口  – 最高 128 KB 的 Flash  – 最高 16 KB 的 RAM

• 时钟 – 振荡器(OSC) - 支持 32.768 kHz 晶振或 4 MHz 至 24 MHz 晶振或陶瓷谐振器；可选择低功耗或高增 益振荡器

– 内部时钟源(ICS) - 内部或外部参考时钟源以及内 部 FLL 组成，其中内部 37.5kHz 预校准参考时钟 源可用于 48MHz 系统时钟

– 内部 1 kHz 低功耗振荡器(LPO)

• 系统外设 – 电源管理模块(PMC)有三个功率模式：Run、Wait 和 Stop

– 可复位、中断并带可选跳变点的低压检测(LVD)模 块   – 带独立时钟源的看门狗(WDOG)  – 可配置循环冗余校验(CRC)模块

– 串行线调试(SWD)接口 – SRAM 位操作映射区域(BIT-BAND)  – 位处理引擎(BME)

• 安全性和完整性模块   – 每个芯片拥有 80 位唯一标识(ID)号

• 人机接口  – 最多 71 个通用输入/输出(GPIO) – 两个 32 位键盘中断(KBI)模块 – 外部中断(IRQ)模块

• 模拟模块  – 一个高达 16 通道的 12 位 SAR ADC，可工作在 Stop 模式，可选硬件触发源(ADC)

– 两个包含 6 位 DAC 和可配置参考输入的模拟比 较器(ACMP)

• 定时器 – 一个 6 通道 FlexTimer/PWM (FTM) – 两个 2 通道 FlexTimer/PWM (FTM)

– 一个 2 通道周期性中断定时器(PIT) – 一个脉宽定时器(PWT）

• 通信接口 – 两个 SPI 模块(SPI) – 高达三个 UART 模块(UART) – 两个 I2C 模块(I2C) – 一个 MSCAN 模块(MSCAN)

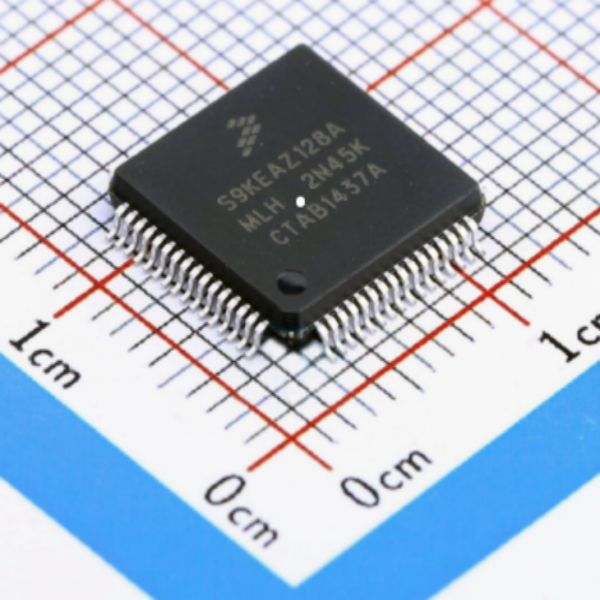

• 封装选项 – 80 引脚 LQFP – 64 引脚 LQFP
